Ống gió điều hòa: Lựa chọn và chi phí

Là một phần của hệ thống HVAC nhưng có quá nhiều loại ống gió điều hòa khiến cho chủ đầu tư khó nắm được loại nào phù hợp? Chất lượng ra sao? Cùng tìm hiểu với Daikin Tân Việt để có lựa chọn đúng đắn nhé!

1. Ống gió điều hòa là gì?

Ống gió điều hòa là loại ống (tròn hoặc vuông, chữ nhật) có tác dụng dẫn luồng gió cho hệ thống HVAC. Hệ thống ống gió này đa dạng về chủng loại, cấu tạo, đáp ứng được nhu cầu thiết kế và sử dụng, phù hợp cho từng vị trí khác nhau.

Đây là một phần không thể thiếu trong hệ thống điều hòa VRV giấu trần nối ống gió hay cấp khí tươi, góp phần tạo nên một không gian có nhiệt độ đồng đều, thoải mái và vô cùng thẩm mỹ, sang trọng. Những căn nhà phố, biệt thự cao cấp, lâu đài, khách sạn 4-5* trở lên, trung tâm tổ chức sự kiện là không gian luôn lựa chọn.

2. Phân loại ống gió điều hòa

Trong một báo giá cho hệ thống điều hòa, bạn có thể thay ngay khá nhiều loại ống gió khác nhau. Những loại ống gió này có công năng gì? Phân loại ra sao? Có cần thiết không? Có thay thế bằng loại khác được không?

2.1. Theo hình dạng

Theo hình dạng, ống gió điều hòa được chia thành 2 loại:

• Ống gió vuông, chữ nhật: Ống gió này có hình dạng vuông hoặc hình chữ nhật, là một phần quan trọng. Với hình dáng này giúp tăng độ cứng, dễ cố định và thi công, hạn chế được việc khi hoạt động bị rung, lệch khỏi vị trí, hở hệ thống.
• Ống gió tròn: Đây là dòng ống gió được sử dụng nhiều nhất trong HVAC. Ưu điểm của ống gió này là mức độ tổn thất gió ít hơn, phù hợp trong việc đường ống dài và cũng nhẹ, dễ sản xuất và thi công.

Thiết kế này sẽ mang đến sự linh hoạt tối đa trong việc thi công – lắp đặt, đáp ứng được cả tiêu chuẩn kỹ thuật và tính thẩm mỹ.

2.2. Theo vật liệu

Vật liệu tạo ra ống gió cũng vô cùng quan trọng. Nó ảnh hưởng đến kỹ thuật và độ bền khá nhiều:

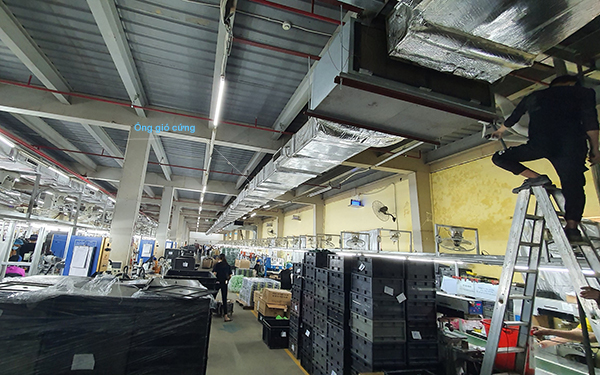

• Ống gió tôn cứng: Được làm bằng tôn với độ dày khác nhau như 0.58, 0.75,…, qua bàn tay của máy móc và sự khéo léo của các công nhân sẽ định hình cho ống. Loại ống gió này có độ cứng tốt, khi treo sẽ không ảnh hưởng đến hình dáng, giúp giảm tối đa tổn thất lưu lượng gió trên hệ thống.

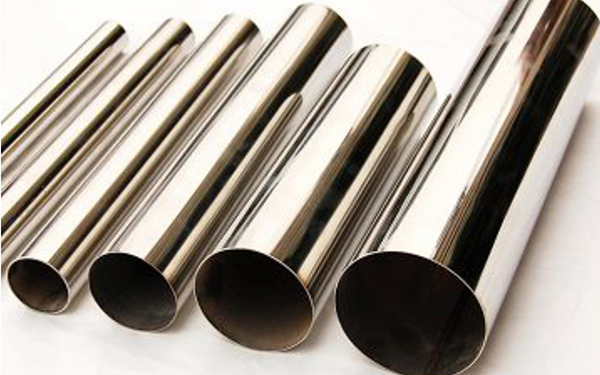

• Ống gió inox cứng: Loại ống gió này đòi hỏi tay nghề kỹ thuật cao hơn bởi độ cứng của vật liệu cao, khó uốn nắn. Tất nhiên, ống gió inox sở hữu độ cứng vượt trội, không bị han rỉ theo thời gian, phù hợp với những công trình ven biển hoặc có yêu cầu cao về chất lượng, độ bền.

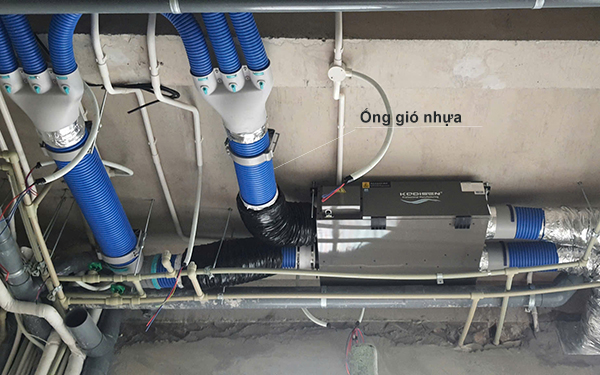

• Ống gió nhựa HDPE: Loại ống gió này được sản xuất sẵn theo kích thước cố định với 1 độ cứng vừa phải. Nhờ đó, sẽ hạn chế được các phụ kiện đi kèm. Thi công cũng tiết kiệm khá nhiều công sức và thời gian.

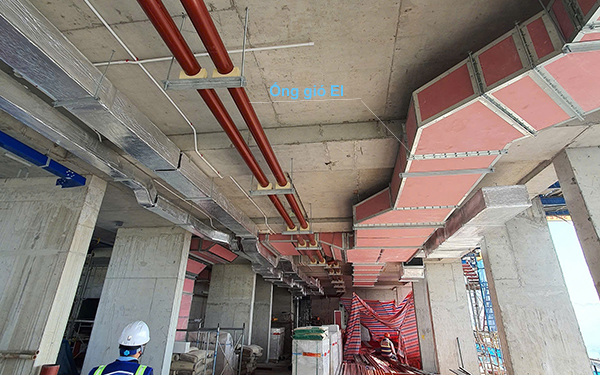

• Ống gió EI: Loại ống này được sản xuất bởi tôn dày và tấm EI chống cháy. Nhờ đó, nó có khả năng chịu nhiệt cực tốt, không cháy lan, không bắt lửa.

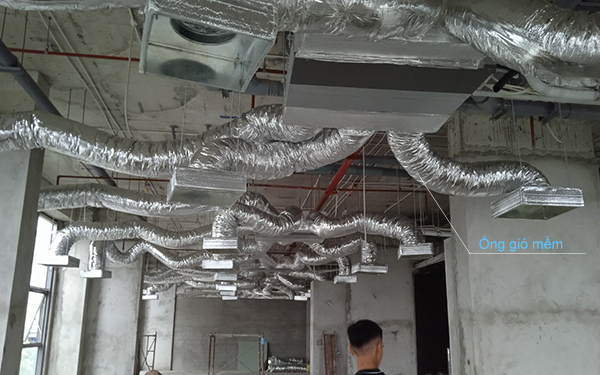

• Ống gió mềm: Ống gió mềm được làm bằng màng nhôm hoặc màng vải, tăng cứng bằng thép, có thể có lớp bảo ôn cách nhiệt hoặc không. Ưu điểm là dễ thi công, linh hoạt, không cần thêm các phụ kiện nào. Bởi thế, ống gió mềm hay được sử dụng cho hệ thống khí tươi hoặc kết nối từ hộp gió ra cửa gió.

2.3. Theo chức năng

Về chức năng, ống gió cũng được chia thành nhiều loại. Và không phải tất cả đều phù hợp cho các công trình mà có những dòng sản phẩm đặc thù:

• Ống gió thường: Phục vụ cho các nhu cầu thông dụng như cấp gió tươi, hút mùi hay các chức năng thông gió khác
• Ống gió cách nhiệt: Thường sẽ được lắp đặt cho hệ thống HVAC (điều hòa), giúp duy trì nhiệt độ, tránh mất nhiệt hay đọng sương do chênh lệch nhiệt độ
• Ống gió tiêu âm: Loại ống gió này sẽ làm giảm độ ồn của hệ thống, giúp không gian yên tĩnh hơn. Loại này được dùng khi mà tốc độ gió trong đường ống cao.
• Ống gió chống cháy: Sử dụng chủ yếu trong hệ thống hút khói sự cố (phòng cháy chữa cháy), có khả năng chịu lửa, chịu nhiệt độ cao và không bị cháy lan theo tiêu chuẩn EI được công bố.

Tùy thuộc vào thiết kế, tính toán về vận tốc gió, tính kỹ thuật thì đơn vị tư vấn, thi công sẽ lựa chọn để đảm bảo kỹ thuật và tính thẩm mỹ. Chính vì thế, trong báo giá của một hệ thống điều hòa tổng âm trần bạn có thể thấy khá nhiều loại ống gió khác nhau hay hệ thống thông gió hút khói sự cố (phòng cháy chữa cháy) cũng thế.

3. Ưu nhược điểm của ống gió điều hòa

Để đánh giá ưu nhược điểm của ống gió điều hòa, chúng tôi sẽ phân chia và so sánh dựa trên vật liệu cấu thành, từ đó đưa ra cho bạn cái nhìn tổng quan nhất khi lựa chọn:

Loại ống gió	Ưu điểm	Nhược điểm	Hình ảnh minh họa
Ống gió tôn	– Độ cứng: Tương đối tốt – Giá thành rẻ hơn inox, EI – Dễ sản xuất và lắp ráp phụ kiện – Nhiều đơn vị sản xuất được – Kích thước tùy chỉnh theo nhu cầu – Không yêu cầu quá cao về kỹ thuật và tiêu chuẩn – Dễ dàng sửa chữa ngay tại công trình cho phù hợp	– Khả năng chịu nhiệt, cách nhiệt không tốt, cần phải thêm bảo ôn cách nhiệt – Khổ thiết kế tối đa 2m dài – Thi công khó khăn hơn, không uốn nắn được mà phải dùng phụ kiện như côn, cút, chếch,…
Ống gió Inox	– Độ cứng: Cực tốt – Giá thành: cao – Sản xuất yêu cầu kỹ thuật cao hơn – Kích thước tùy chỉnh theo nhu cầu – Không han, rỉ – Độ bền cực cao, phù hợp công trình có yêu cầu kỹ thuật cao hay gần biển, khu công nghiệp	– Khả năng cách nhiệt kém, cần dán thêm bảo ôn cách nhiệt – Khó sửa chữa, thay đổi tại công trình – Thi công khó khăn hơn, không uốn nắn được mà phải dùng phụ kiện như côn, cút, chếch,…
Ống gió EI	– Độ cứng: Cực tốt – Khả năng chịu nhiệt, cách nhiệt, chống cháy lan siêu tốt – Sản xuất yêu cầu kỹ thuật và tiêu chuẩn cao, được cơ quan thẩm quyền cấp phép – Kích thước tùy chỉnh theo nhu cầu – Không han, rỉ – Chuyên dụng cho hệ thống hút khói sự cố, phòng cháy chữa cháy	– Giá thành cao – Không thể chỉnh sửa tại công trình – Yêu cầu có chứng chỉ, giấy phép sản xuất đặc thù
Ống gió nhựa	– Độ cứng: Tương đối – Giá thành rẻ – Dễ dàng uốn cong – Dễ dàng lắp đặt tại công trình – Phù hợp với hệ thống cấp gió tươi – Tiết kiệm thời gian thi công	– Khả năng chịu nhiệt rất thấp – Khả năng cách nhiệt kém – Không tùy chỉnh kích thước đường ống theo nhu cầu
Ống gió mềm	– Giá thành rẻ – Dễ dàng điều chỉnh hướng theo nhu cầu – Dễ dàng thi công, lắp đặt – Có loại có bảo ôn và không có bảo ôn – Phù hợp cho kết nối ra hộp gió, cửa gió	– Độ cứng: kém – Dễ gập, móp ống, tổn thất gió trên đường ống nhiều hơn – Dễ rách, thủng nếu gặp vật sắc nhọn

Từ bảng so sánh trên, bạn đã có cái nhìn tổng quan về từng loại ống gió điều hòa đang phân phối trên thị trường cũng như mức giá thành, chi phí đầu tư khi lựa chọn. Tất nhiên, chọn loại nào thì còn phải phụ thuộc vào tình hình thực tế, giải pháp và chi phí đưa ra

4. Quy trình lắp đặt hệ thống ống gió điều hòa

Một quy trình lắp đặt ống gió điều hòa rõ ràng sẽ giúp chủ đầu tư rõ ràng hơn, an tâm hơn ngay từ đầu:

• Khảo sát, tư vấn: Bước này vô cùng quan trọng, giúp cho đơn vị thi công nắm được hiện trạng thực tế, kiểm tra, xác định vị trí, vướng mắc trao đổi lại.
• Thiết kế, dự toán: Thiết kế hệ thống và thể hiện trên bản vẽ 2D, 3D sẽ giúp có cái nhìn rõ ràng, chính xác hơn. Từ đó, các đơn vị tư vấn, dự toán sẽ có được khối lượng và giá trị có độ chính xác cao, lên tới 95-97%.
• Thống nhất thiết kế: Việc này giúp thống nhất vị trí, lộ đi, chủng loại, phương án lắp đặt, giúp phối hợp nhịp nhàng giữa các đơn vị nội thất, điện nước, cứu hỏa.
• Lắp đặt hệ thống giá đỡ: Hệ thống giá đỡ sẽ được định hình, khoan và treo trước. Nhờ đó, khi triển khai lắp đặt, giá đỡ định hình lộ tuyến giúp hệ thống thẳng, đẹp và hiệu quả
• Lắp đặt hệ thống ống gió: Phần ống gió điều hòa sẽ được đưa lên giá, kết nối đầu cuối với nhau. Tại các điểm cua, chia gió sẽ có phụ kiện như côn, cút, tê, y, nẹp C, nẹp TDC,…. Toàn bộ các mối nối sẽ được bôi keo silicon để đảm bảo kín gió, không ảnh hưởng bởi không gian khác.
• Bọc cách nhiệt, cách âm: Phần này sẽ tùy thuộc vào từng hệ thống. Như hệ thống cấp khí tươi và chống cháy thì không cần bọc thêm. Còn hệ thống ống gió lạnh thì cần thiết để tránh thất thoát nhiệt, giảm độ ồn, tránh đọng sương đường ống.
• Kiểm tra lại hệ thống: Việc thử kín đường ống giúp đảm bảo không hở, hệ thống chịu được áp lực.
• Vận hành, nghiệm thu: Sau khi lắp đặt xong phần hệ thống ống gió và kết nối vào thiết bị thì tất nhiên là phải vận hành thử trước khi bàn giao cho khách hàng để đảm bảo hệ thống ổn định
• Bàn giao cho chủ đầu tư: Bàn giao, hướng dẫn sử dụng để người vận hành có thể vận hành ổn định, an toàn, thuận tiện cho nhu cầu.

Trên đây là quy trình chi tiết từ giai đoạn tư vấn, thiết kế đến lúc bàn giao sử dụng. Điều này giúp đơn vị quản lý, đầu tư an tâm về sản phẩm đã được lắp đặt lên đáp ứng được các tiêu chuẩn hiện hành về kỹ thuật và luật pháp.

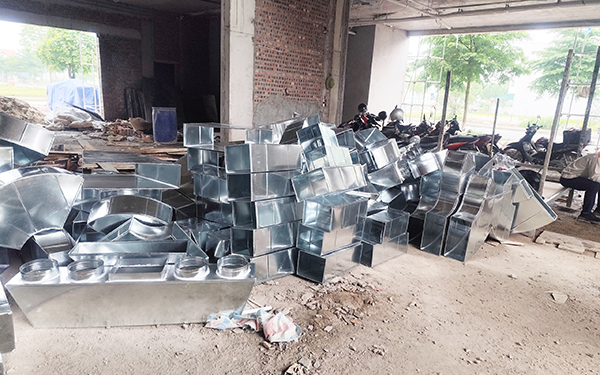

5. Phụ kiện hệ thống ống gió

Ống gió vốn là một hệ thống kín, gồm các đoạn ống thẳng kết nối với nhau thông qua các phụ kiện, có thể liệt kê một vài loại chính như sau:

• Côn, cút, chếch
• Van ống gió
• Thu gió vuông tròn
• Thu ống gió
• Thu gió Inox
• Tê ống gió
• Khớp nối ống gió
• Chia đôi ống gió
• Chia ba ống gió
• Hộp ống gió điều hòa

Những phụ kiện này rất quan trọng, đảm bảo hệ thống hoạt động ổn định, bền bỉ. Tuy nhiên, khi lắp đặt cũng cần kỹ thuật viên có tâm, có tay nghề để đảm bảo kỹ thuật. Song song với đó, chủ đầu tư cũng cần để ý những yếu tố dưới đây để an tâm hơn về hệ thống mình sử dụng:

6. Lưu ý khi lắp đặt ống gió điều hòa

• Định hướng chính xác: Định hình chính xác hệ thống, đi thẳng ống cứng để đảm bảo không bị lệch trục, hở mép kết nối,….
• Giới hạn chiều dài: Cả ống cứng và ống mềm đều có giới hạn về chiều dài. Thường ống cứng sẽ có khổ tối đa 1.8m với tôn dày 0.58 hoặc 2m với tôn dày 0.75. Điều này đảm bảo độ cứng để khi treo trên giá, ống không bị võng, cong vênh. Còn với ống mềm thì cứ mỗi 1m sẽ phải làm 1 đai treo để đảm bảo ống không võng, gập làm tổn thất gió
• Bắn silicon vào các mép nối: Các mép nối ống gió tôn cần được bắn silicon đảm bảo độ kín, tránh thất thoát nhiệt và gió làm đọng sương trên hệ thống, ảnh hưởng đến trần và trải nghiệm sống.
• Dán băng dính bạc ở côn đầu máy: Băng dính bạc là 1 biện pháp đảm bảo độ kín ở phần kết nối giữa ống cứng và ống mềm mà bạn cần phải chú ý.
• Đảm bảo khoảng cách các giá treo: Treo quá dày thì lãng phí, mà quá mỏng sẽ khiến cho ống bị võng, cong, gây tổn thất lớn. Hãy đảm bảo khoảng cách giữa các giá đỡ khoảng 1-1,5m tùy loại ống.
• Lắp lưới lọc côn trùng: Cửa gió hồi sẽ hút không khí trong phòng, qua hệ thống và thiết bị để điều chỉnh nhiệt độ trước khi quay lại. Vì thế, lưới lọc côn trùng sẽ giúp lọc lượng lớn bụi thô, hạn chế côn trùng vào làm bẩn, hỏng đường ống và thiết bị. Chẳng còn gì tồi tệ hơn khi 1 con vật nào đó chui vào, chết và đưa mùi đi khắp phòng cả.

Trên đây là tất cả những điều về hệ thống ống gió để người tiêu dùng có thể hiểu kỹ, đảm bảo chất lượng trong chính công trình của mình. Nếu có thắc mắc gì, đừng ngần ngại liên hệ ngay tới Cơ điện Tân Việt – Một trong những nhà thầu hàng đầu về điều hòa – Thông gió. Với đội ngũ chuyên viên kỹ thuật cao, bạn sẽ được tư vấn kỹ càng, an tâm lựa chọn và hài lòng với dịch vụ.
